IP Series VMC1
全媒體 LIVE 多機多 M/E 製作導播系統

IP Series VMC1 透過IP 提高整體製播能力,大幅增加輸入來源,將您的視訊製作,從標準廣播基礎設備的技術和物理限制中解放出來,讓即時製作的影音訊號來源更豐富多樣。IP Series VMC1 內建 4 路 SDI 輸入和 4 路SDI 輸出、44 路NDI 輸入和35 路NDI 輸出,讓您方便取用同一網路上其他 NDI 設備的輸入和輸出。透過加購 NC1 輸入擴充模組,讓您升級至最高 44 路 SDI 輸入,提供更多路數的節目製播素材。

專業製播功能亮點

■ 多機切換導播
■ 多種視訊規格
■ 多格式訊號源
■ 簡單易用介面
■ 多重監看視窗
■ 即時虛擬場景
■ 即時色彩去背
■ 現場混音輸出
■ 多路數位錄影
■ 個別自訂錄製名稱
■ 控制 PTZ 攝影機
■ 全景虛擬場景
■ 多格式檔案支援
■ 三組 Multi-View
■ 網路串流直播
■ 簡報整合製播
■ 15 路Buffers
■ 路由器控制
■ 網路無線傳送
■ 支援剪輯功能
■ 即時轉場特效
■ 即時動畫轉場
■ 即時疊加圖文
■ 即時熱點觸發
■ 即時動態追蹤
■ 即時回放功能
■ AR擴增實境
■ 支援 NDI 協定
■ 多社群發布
■ IP 工作流程
■ 前後層次指定
■ DSK 全動態縮圖
■ 乙太網路監看
■ Lumakey 功能
■ DVE 動態效果
■ 畫面邊框效果
■ 調整聲道音量
■ 多個步驟巨集
■ Clean M/E 錄製
■ Net Tally 功能
■ 四種裝置巨集
■ 內建 NDI 路由
■ Dante 網絡音訊
■ DataLink 字幕更新
■ Chrome DataLink
■ DDR 轉場效果
■ SDI 自動偵測
■ 自動多機校色
■ 支援帶透擷圖
■ 9 組 M/E 快選
■ 16組鏡位快選
■ NDI 電腦畫面
■ 4 路 DDR 播放
■ 播出效果預覽
■ Undo/Redo
■ 自訂監看視窗
■ 即時回放功能
■ 虛擬景光影支援
■ 多社群帳號管理

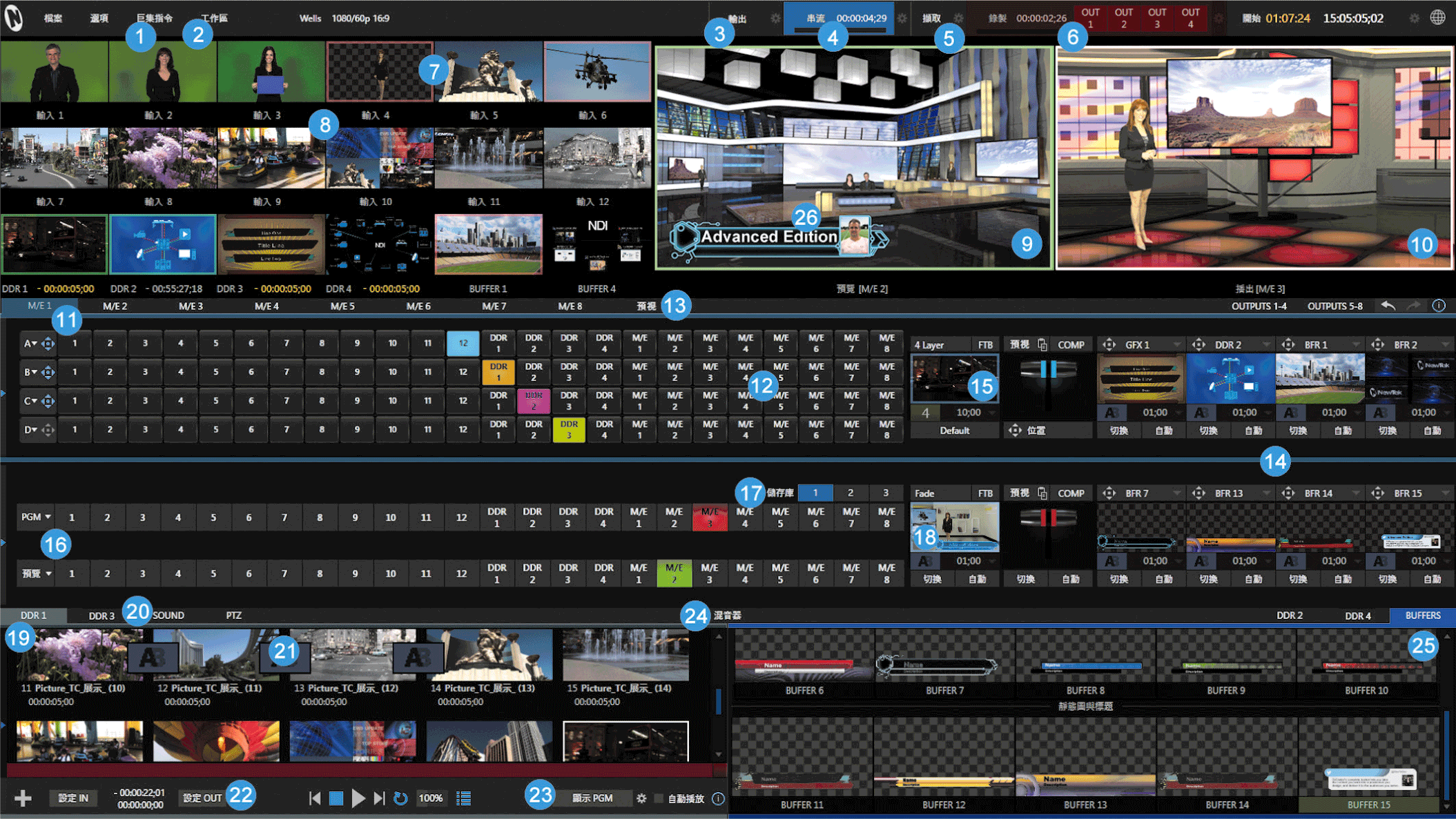

IP Series VMC1使用者介面

IP Series VMC1 操作介面提供完整的現場視訊切換功能、串流播出、節目錄製、及社群媒體發佈等強大功能

1. Macros 巨集動作錄製
提供巨集動作錄製功能,可記錄滑鼠游標點擊和鍵盤控制介面的動作,並可設定觸發動作自動執行巨集
2. Workspace 自由設定介面組合
提供自由設定操作介面與多分割畫面,可自行選擇訊號畫面、示波器、時鐘或圖片等多種畫面組合顯示
3. Export 匯出影音檔案
從使用者介面直接選擇影音檔案,進行轉碼、匯出、上傳檔案到本機或外部硬碟、FTP站台及網路社群媒體
4. Stream 串流直播
可串流直播影音內容至網路平台、社群媒體,如:YouTube、Facebook、Twitter等,並上傳至FTP或網路磁碟。解析度可達720p以上,且可自行設定multi-bitrates串流格式
5. Grab 畫面擷取
可從畫面擷取輸出高解析圖片
6. Recording 錄製
可同時擷取4路的訊號畫面,並可各別指定檔名路徑與磁碟機位置,也可以直接在錄製按鈕中,選擇建立重播片段,即可從錄製中的檔案快速重播回放短片
7. Live Desktop Monitors 專業即時監看
可自行定義預覽介面顯示,包含訊號來源、安全框、VU表等
8. Sources 視訊來源
IP Series VMC1內建4路SDI實體視訊來源,支援多種解析度及訊號,並配備44路NDI網路來源訊號,可接收同網段中的視訊畫面。打破原本的視訊來源框架,以模組化架構提升SDI實體視訊來源路數,透過加購模組,最高可擴充至SDI外部輸入來源達44路實體視訊來源
9. Preview Monitor 預覽顯示
可選擇預覽各訊號來源、DDR、字幕等
10. Program Monitor 播出顯示
播出中的畫面顯示
11. M/E Buses M/E合成組合
IP Series VMC1配備8路M/E合成組合,每路M/E皆含獨立去背、4層Overlay、TransWarp效果、動態追蹤、巨集錄製與虛擬場景等功能
12. M/E Re-Entry M/E再合成
每個M/E的合成效果可作為其他M/E的來源,提供豐富多變的層疊式效果
13. PREVIZ 全動態效果預覽區
可預覽即時全動態的轉場效果、M/E合成運動效果,並可透過單鍵複製貼上,將新修正的效果或合成畫面回傳給任何一路M/E或PGM

14. DSK和KEY 疊加效果設定
IP Series VMC1於M/E列與視訊切換列各提供多達4路DSK。每路DSK皆可彈性設定訊號來源,並具備獨立去背、位移效果與轉場控制
15. Live Virtual Sets 虛擬場景
IP Series VMC1內含多達30組不同風格的HD虛擬場景,可配置多重攝影機視角、平移、變焦與pedestal動畫,並具備即時反射鏡面合成呈現,且支援動態定位與快捷鍵
16. Live Production Switcher 視訊切換
可選擇各種視訊來源切換
17. Banks快速頁籤切換
三個頁籤組合提供每個攝影機、影片、圖片、Buffers來源,都能直接對應可用按鈕
18. TransWarp Effects 轉場效果
IP Series VMC1具有上百種的轉場效果,更包含靈活的3D轉場效果。支援轉廠內嵌音效,並能控制轉場時間,同時具備全新加強型的預覽視窗,可動態監看轉場項目,易於識別管理。此外,搭配專屬動畫設計程式,可自行製作專屬的轉場效果
19. DDR 數位媒體播放器
IP Series VMC1提供多達4路DDR、可播放影片、動畫、圖片、字幕,並支援多種檔案格式
20. Sound 音樂播放器
支援播出音樂或音效,並支援多種檔案格式
21.播放列表自帶轉場效果
在DDR的媒體播放片段之間,可插入轉場效果
22.媒體播放器控制
可設定IN/OUT點,即時輕鬆編輯影音片段
23. Show on PGM 隨點即播
點選欲播放的影片,系統會依據所設定的IN/OUT點,自動或依自訂條件套用轉場效果插播影片至PGM
24. Multi-Channel Audio Mixer 混音器
無論是內、外部音源,或是輸出音訊,都可設定與調整。包含音量大小、音訊混合設定、七波段等化器、壓縮器與限制器等
25. Frame Buffer 媒體暫存器
可儲存動態來源、字幕或圖片,成為可供選擇的影像來源,其中10路到動態來源,無需佔用DDR,即能播放專屬的動畫或短片
26. 數據鏈接
可支援即時字幕製作,結合內部或外部資料,如網頁、電子表單、記分表、資料庫和RSS來源,自動更新結果、時間資料、社群資訊或更多相關的即時圖文字幕

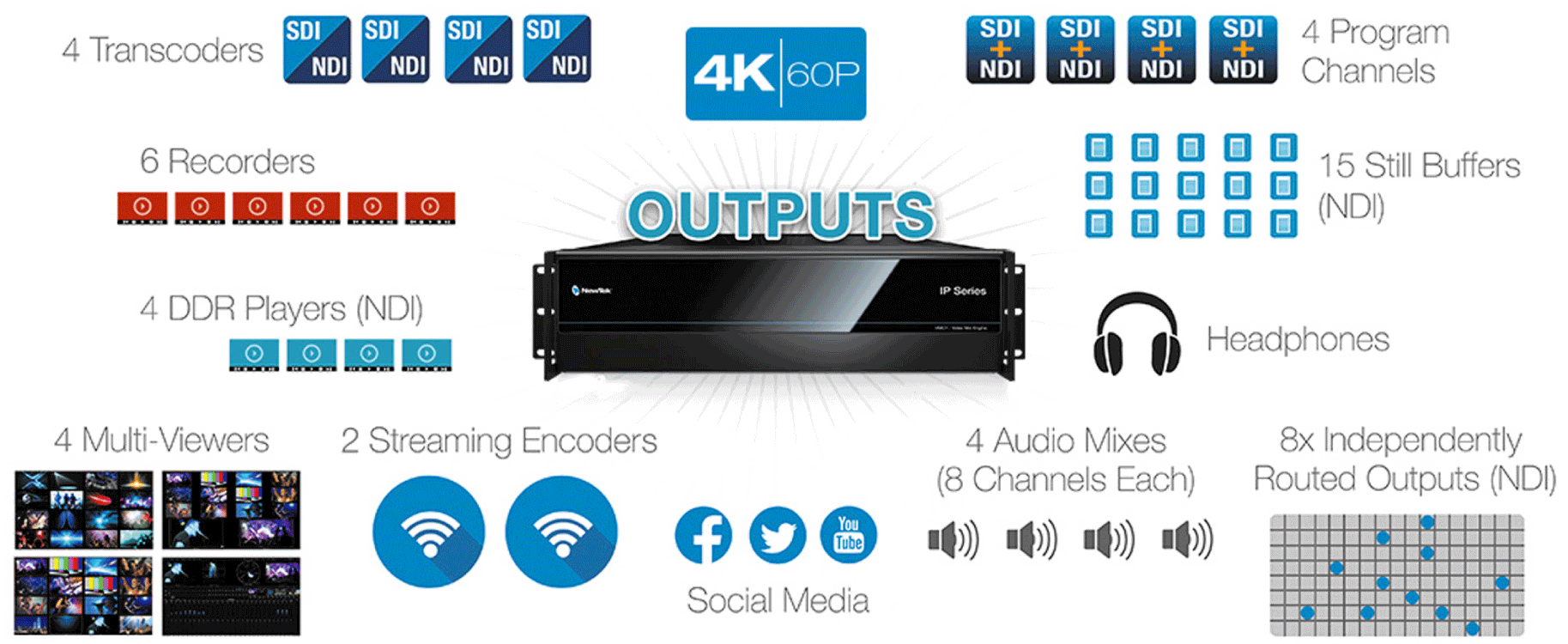

■ 支援多路4K UHD 60P 輸入/ 輸出

IP Series VMC1 內建4 路SDI 輸入和4 路SDI 輸出,及44 路NDI 輸入和35 路NDI 輸出。而其中4 路的SDI 輸出能透過quad link 的方式,直接輸出4K UHD 視訊。此外,透過彈性搭配的NC1 輸入模組,IP Series VMC1 更能支援高達44 路SDI 輸入,為節目提供豐富的製播素材。

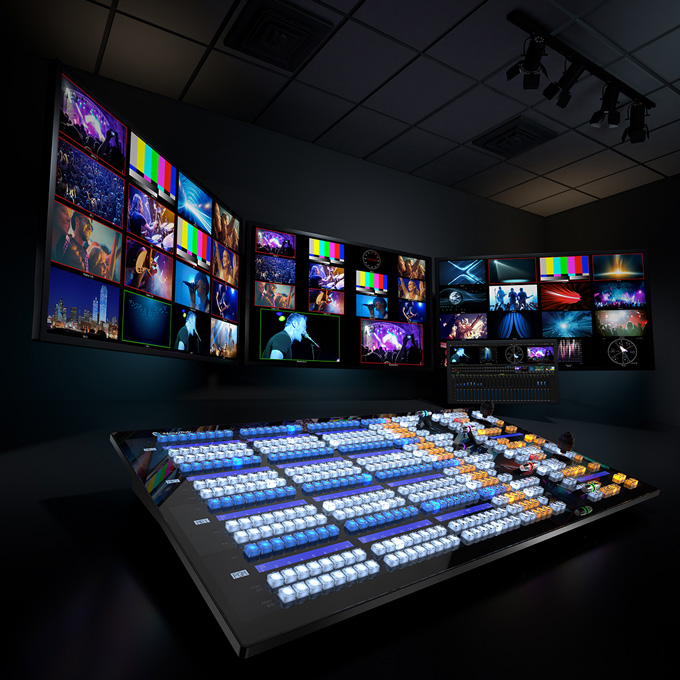

■ MultiView 多分割監看畫面

IP Series VMC1 貼心提供MultiView 監看,多達四個顯示輸出,每一組Multi-View 完全獨立控制,也可個別切換成滿畫面預覽,有HDMI/DVI/Display Port 接口,方便搭配各式顯示器,也可以接投影機或大型看板; MultiView 有多種配置模式,讓您自由規劃想要的觀看畫面。 此外,MultiView 畫面可以顯示音量表、雙時鐘、示波器、安全框、去背Alpha 遮罩,非常的靈活實用。

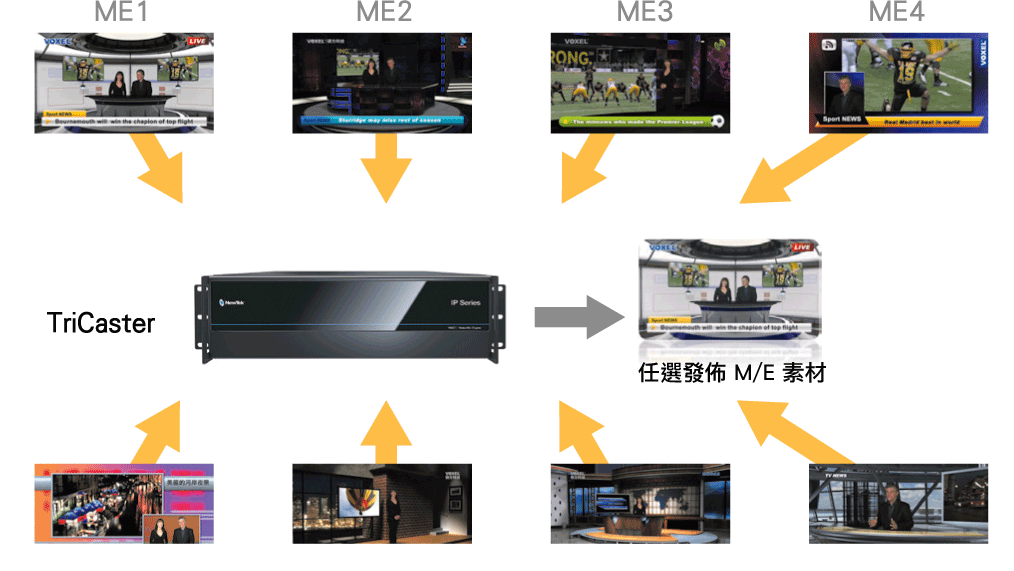

■ 8 路Re-Entry M/E ( M/E 可再帶入M/E 組合 )

IP Series VMC1 配置8 路M/E,每路M/E 皆可獨立去背、套用4 層Overlay、使用動態追蹤效果或使用虛擬場景等功能,針對每一路M/E,每個來源都可以做為選擇,甚至包含其他的M/E,可做到M/E 再套用M/E 的功能,提供豐富多變層疊式效果。

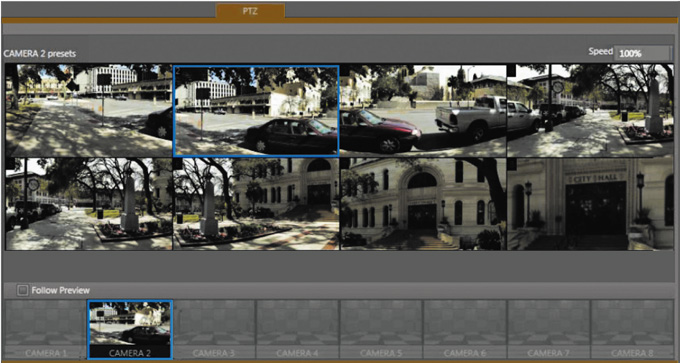

■ 支援 PTZ 攝影機

IP Series VMC1 可支援控制 PTZ攝影機, 直接連接 Pan-Tilt-Zoom(PTZ)攝影機與外部影像路由器。可於介面中直接控制多達8 個電動雲台攝影機,包括攝影機的方向、變焦、聚焦、光圈和白平衡(因機型不同可被控制選項略不同)。

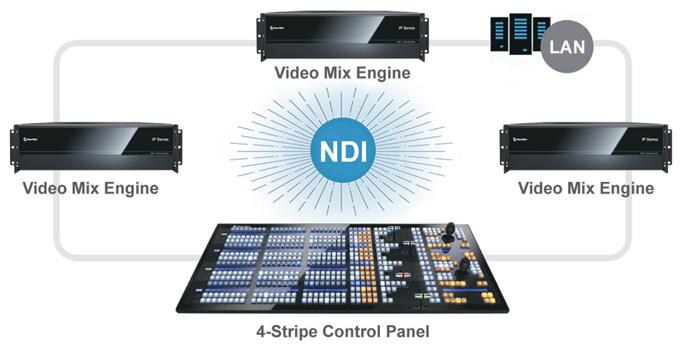

■ 互為備機系統

而透過多部IP Series VMC1 系統,為您的製播環境搭載進階創意應用的互聯功能,在網絡中提供素材內容相互分享,或互為備機系統(System Redundancy)。 使用一部IP Series 4-Stripe CS ( 控盤) 便能夠透過 IP 連接多部VMC1 系統,您可以不管每一部VMC1主機的物理位置如何,方便取得製播上想用的來源、合成輸出分享、即時操作在網絡中任何一部的 VMC1 主機。





■ 廣播級去背品質

IP Series VMC1 具有廣播級去背品質,每路視訊皆可設定去背。IP Series VMC1 提供細膩的去背參數可以調整,並可設定Crop 裁切區域,去掉不需要的畫面。無論您搭配的是綠幕、藍幕,都能提供令人滿意的去背品質。

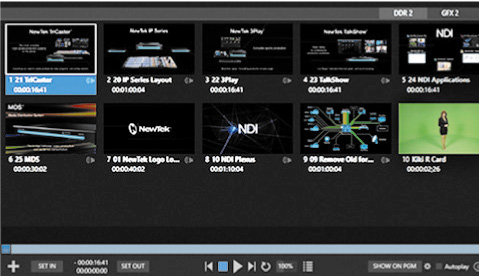

■ 內建功能完整的影音播放器

IP Series VMC1 內建強大的多媒體播放功能,無須插件,直接點選便可對不同媒體進行編輯、回放、慢動作播放等功能,大幅減少節目後製處理程序。而在格式方面,IP Series VMC1 支援匯入AVI、H.264、MPEG、MOV、WAV、AIFF 與各式點陣圖檔等眾多影音媒體格式,方便您播出使用。



■ 支援 Macro 巨集指令

IP Series VMC1 提供智慧操控,整合Macro 巨集指令,可以將複雜且多項的繁瑣操作,編輯成快速鍵,讓您在重要時刻一指搞定,不會手忙腳亂。

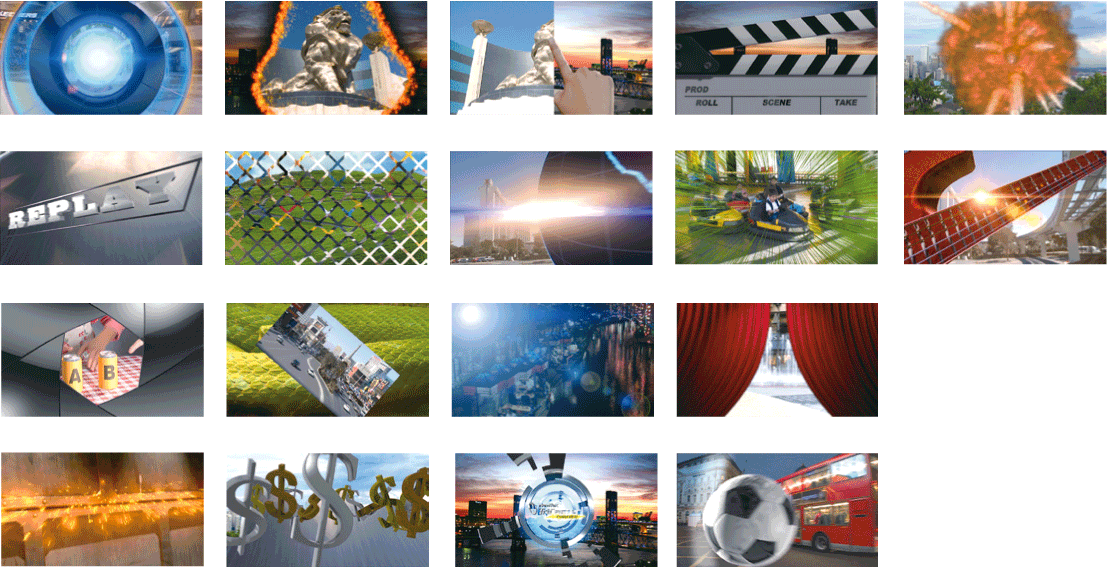

■ 動畫轉場效果

IP Series VMC1 內建超過二百種以上的轉場效果,還包含多種3D 特效效果,讓您自由搭配使用。使用者可利用2D、3D 繪圖軟體,自行設計動畫轉場,再透過選購的動畫轉場產生工具Animation Store Creator,即可快速新增活潑絢麗的動畫轉場效果。

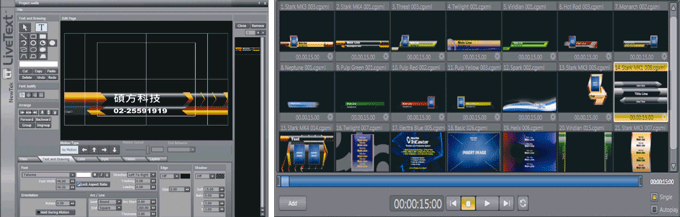

■ 自由創作字幕

IP Series VMC1 提供圖文字幕模組可套用,使用者也能自行創作各種風格的字幕模版。不論是靜態字幕、直橫捲幕、圖片匯入、圖表製作或跑馬文字,圖示化的介面讓使用者輕鬆快速的上手操作。另外可選購LiveText 軟體,獨立操作字幕,且可以使用數據資料庫鏈接,立即更新IP Series VMC1 指定的標題字幕或圖片。

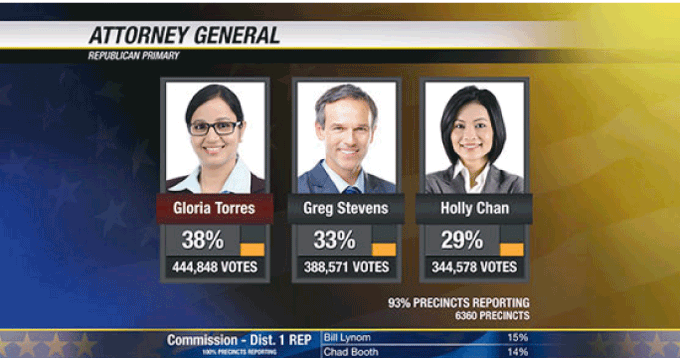

■ 同步更新資料庫圖表

IP Series VMC1 可鏈接資料庫數據, 根據資料庫變動即時更新字幕數據, 支援 DataLink、CSV、XML、ASCII。此外,亦可透過Google Chrome 插件,將網路中的數據文字、照片等,直接發送至 IP Series VMC1,即時更新圖文字卡畫面。

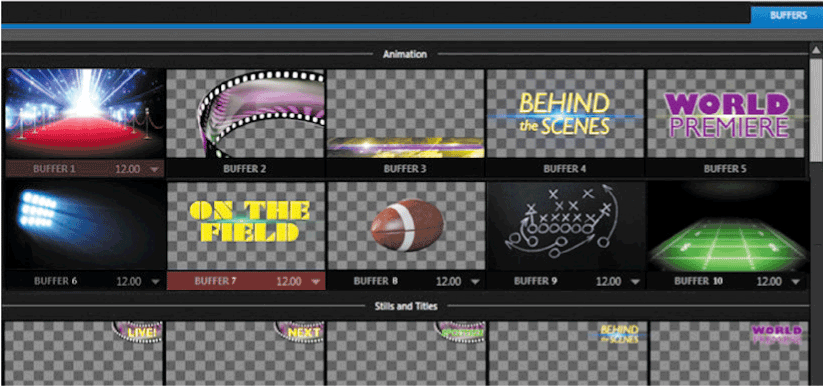

■ 媒體暫存器Media Buffers

提供15 組動畫圖文Buffers,在動畫Buffers 方面,可添加多達10 個全動態素材,像LiveSet 背景、動畫Logo、動態影片。可將它們設定為循環播出、單次播出、重複來回播出,並可放置在畫面的任何位置、縮放與去背。此外,也可以查看和編輯緩衝區的內容,包括動畫預覽和Title 標題編輯。



■ 串流編碼輸出與直播

IP Series VMC1 內內建即時網路串流轉播,能幫助您輕鬆完成網路節目現場直播,並可同時儲存串流影片。除了支援Adobe Flash Stream、Windows Media Pull、Windows Media Push 等串流規格外,更可即時連接至串流網站,由該網站直接發佈LIVE 影像,包括:碩方科技的iTV Cloud 電視雲服務、Facebook Live、Microsoft Azure、Twitch 、YouTube 直播或是其他服務提供商。

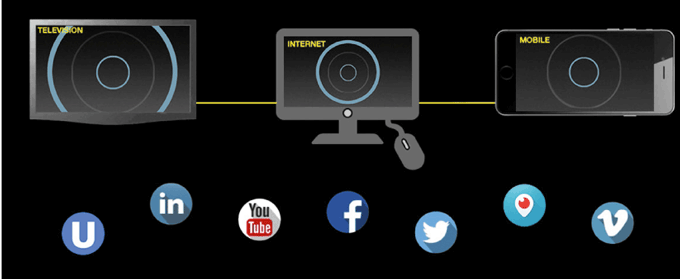

■ 社群網站發佈 Social Media Share

可發布影音內容至社群網站,如YouTube、Facebook、Twitter 等,並可上傳至FTP 網站分享現場影音,亦可同時發布圖文至其他社群媒體,包括:Imgur、LinkedIn、Vid.me 和 Vimeo,並支援多帳號管理。

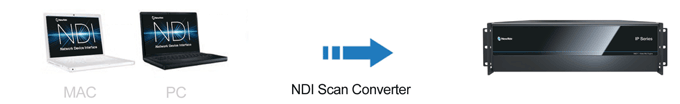

■ 電腦畫面網路傳送

使用NewTek IP 傳送技術,可將PC 或MAC 的桌面或指定的程式視窗,透過網路傳送給 IP Series VMC1 當作畫面來源之一。演講者可透過此技術將電腦簡報畫面傳至 IP Series VMC1,無論電腦的畫面是甚麼,都能真實呈現。透過NDI Scan Converter 傳送技術,現場僅需網路連線,無需任何視訊轉換器;甚至多台電腦連線時,在 IP Series VMC1 中可以選擇來源電腦畫面。

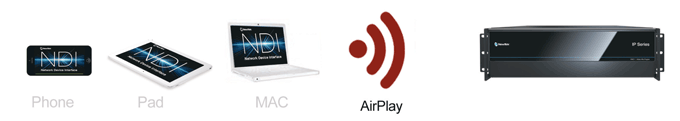

■ Apple AirPlay 無線傳送

IP Series VMC1 支援使用Apple AirPlay 無線傳送功能,Apple iOS 設備使用者(包括iPod、iPad、iPhone)可以透過AirPlay 將影片或照片傳送給 IP Series VMC1。Android 行動裝置也只需安裝AirPlay APP,就能無線傳送畫面給 IP Series VMC1。

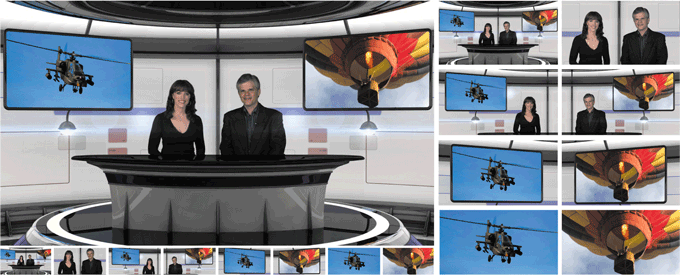

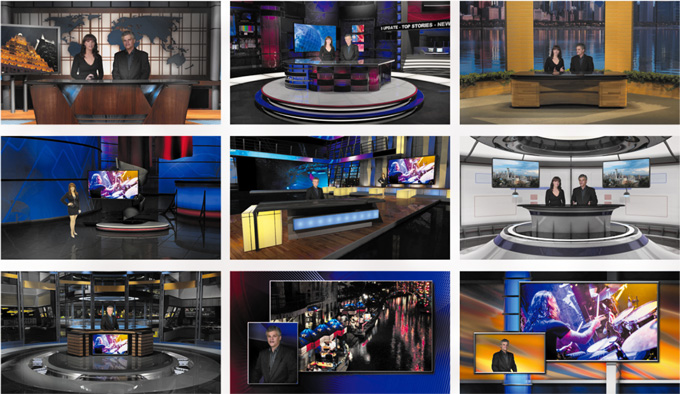

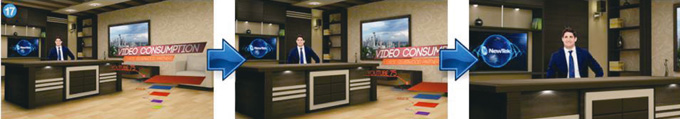

■ 單機多鏡位與多機多鏡位虛擬場景

不需額外購置數百萬的虛擬影棚設備,IP Series VMC1 為您內建虛擬影棚。每路M/E 可獨立設定不同的虛擬場景,每組場景可有16 鏡位,如特寫、近景、中景、廣角等。僅需一部真實攝影機,即能呈現宛如多機作業的效果。且無需調整真實攝影機,即可做出Zoom 與Pan 的鏡頭運動。

此外,IP Series VMC1 的NewTek LiveSet 技術能真實模擬出場景與人物間的光影變化,甚至是桌面擬真映射的真實表現,讓您在有限的拍攝空間中,實現寬敞的虛擬場景。

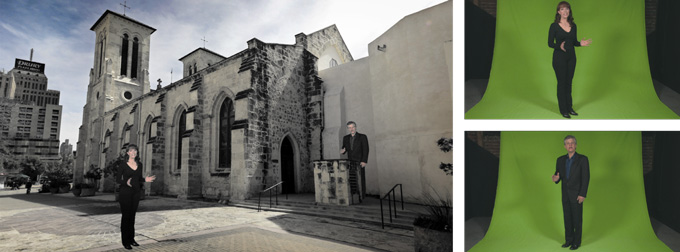

■ 全景虛擬場景

使用您的智慧型手機、單眼相機或一般數位相機所拍攝的全景照片,就可以直接創建一個全景虛擬場景Holographic。更可選購 IP SeriesVSE 軟體來編輯完全屬於自我風格的全景虛擬場景。

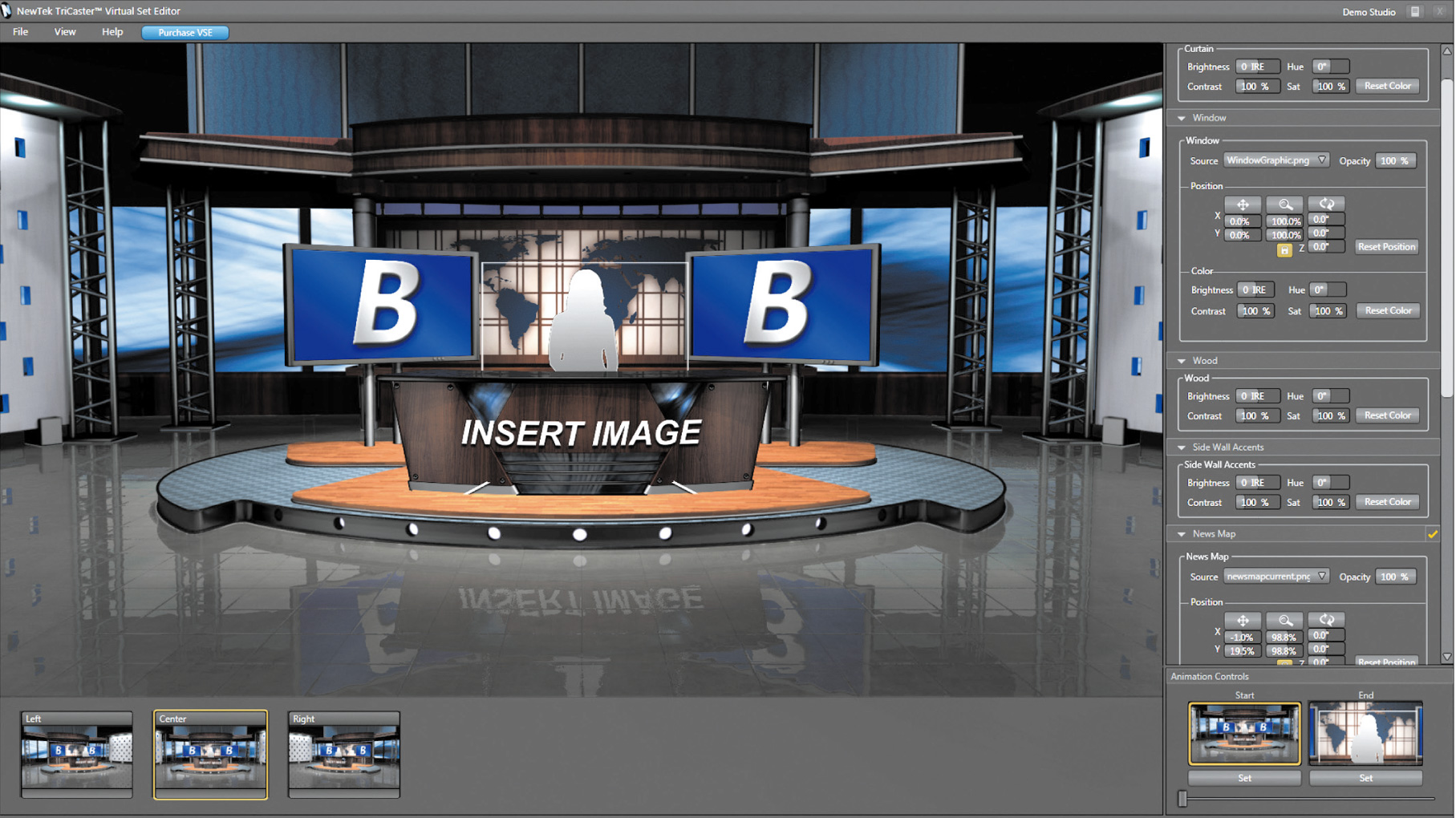

■ VSE 虛擬場景編輯工具(選購)

Virtual Set Editor 虛擬場景編輯工具,可以讓您編輯現有的虛擬場景中,例如改變場景物件的顏色、更換貼圖內容、鏡頭運動的起迄點。同 時可利用Adobe Photoshop 編輯成多層的自製場景PSD,再匯入Virtual Set Editor 虛擬場景編輯工具設定,即可完成自製場景。

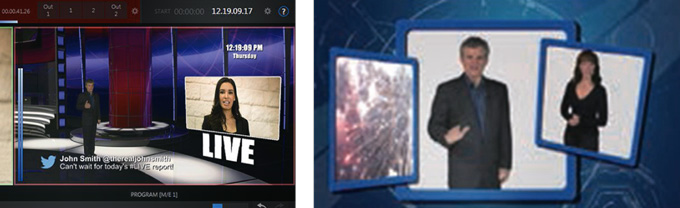

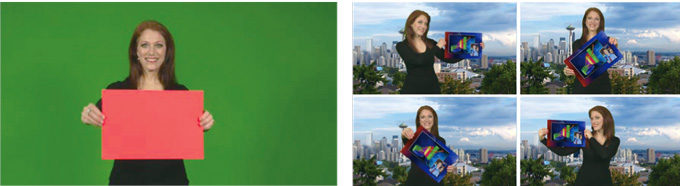

■ 軌跡追蹤

IP Series VMC1 還推出領先業界的「軌跡追蹤功能」,您可以指定顏色去背做為追蹤的區域,並將所需畫面填入此區域。隨後無
論該區域如何移動、縮放、旋轉,IP Series VMC1 皆會追蹤該區域的變化,同時在畫面上相應處理。使用者宛如實際拿著活靈活現的影片做互動,非常生動。

■ 熱點觸發

熱點觸發HotSpots 讓您在顯示畫面上設定8 個熱點,並事先安排觸發的動作;當表演者接觸到設定的熱點,就可以觸發該熱點所設定的動作。

■ 鏡頭光影效果與影像邊框效果

IP Series VMC1 提供更高階的影像處理技術,創造更精彩的視覺效果。虛擬場景擁有細緻的變動式鏡頭光影效果、影像邊框陰影效果,兩者皆能隨虛擬攝影機運鏡而變化。



■ M/E Key 疊加層支援AR 擴增實境

AR 擴增實境功能開啟後,無論您的疊加物件位於虛擬場景中的哪個位置,都能支援即時同步縮放、平移和DVE,讓疊加的物件能與場景同時運作,提供協調合理不穿幫的運鏡畫面。

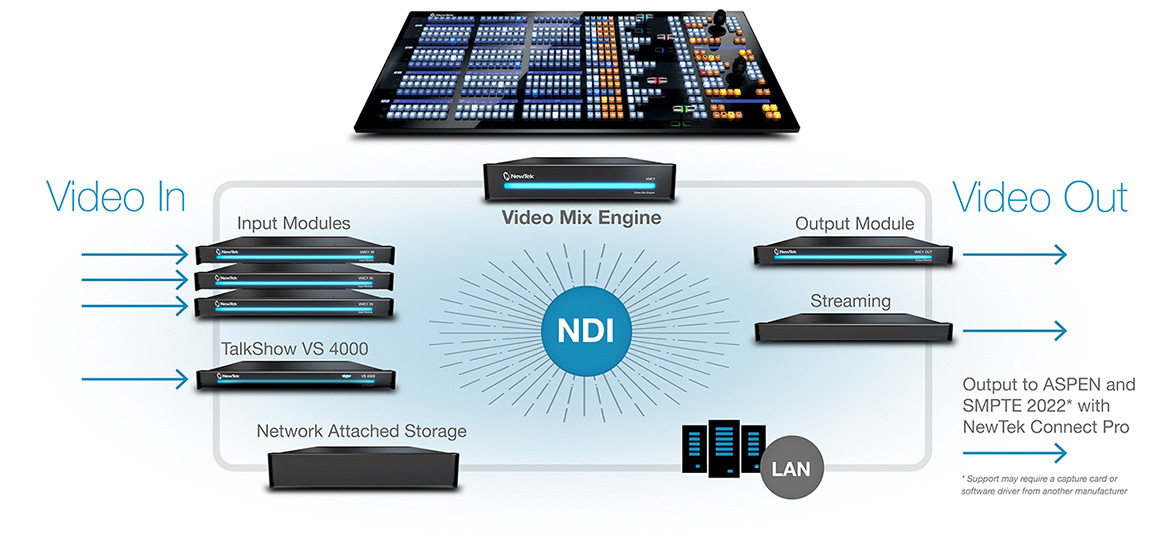

■ 媒體製播的NDI

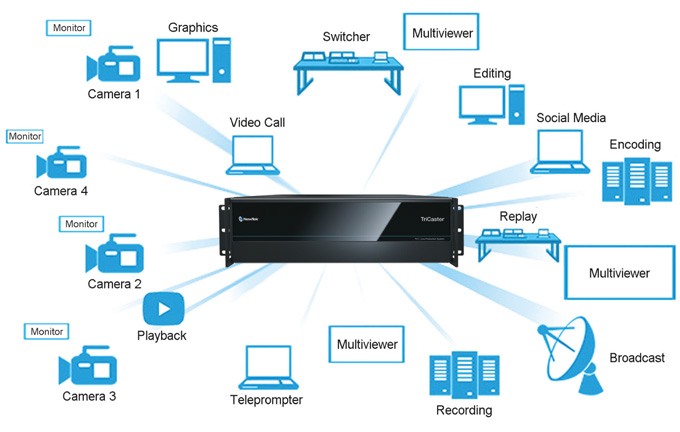

NewTek 創新的網路影音技術傳輸協定NDI,能將您的影像製作從現有的實體線路限制中解放。透過 NDI,就能輕鬆無痛地從SDI 單向訊號傳輸,轉換至IP 雙向互連的NDI 工作流程。只要使用熟悉的標準網路,NDI 的設備與成員都可以取用NDI 中的任何視訊,同時維持高品質的視訊畫質,提供更靈活更輕鬆的製播環境。

NDI 擁有高效編碼效率與性能,在標準網路環境下可以即時發送多個同步、高品質、超低延遲的視訊串流。由於IP 的兼容技術,NDI 更同時支援ASPEN、SMPTE 2022 和其他新標準的整合。截至目前為主,支援NewTek NDI 相容設備已超過100,000 款,且仍在持續增加中。目前全系列的NewTek IP Serises 都支援NDI 技術,您可以直接從NDI 網路中取得所需畫面,同時也可以將IP Serises 的各種畫面送到NDI 網路提供取用。透過NDI 技術,像擁有更多的攝影機與更多的訊號來源,大大擴充製播的彈性與可用性。



■ NDI 結合SDI 兼容性和IP 靈活性

NDI 不僅能相容SDI 這種單向發送信號的工作模式,也能取代SDI 達到雙向溝通。

■ 減少佈線成本和時間

整合現有的設備、現有的網路建置。NewTek 的NDI 在複雜的基礎上設計,能夠使用大家熟悉的標準網路(即區域乙太網路)發送和接收大量資訊,形成NDI 共享視訊互聯網路。借助NDI 前所未有的編碼效率和性能,標準網路可以快速發送並高效匹配多個同步、優質、超低延時的視訊媒體信號。

■ NDI 應用軟體

■ NDI for Adobe Creative Cloud 編輯創作雲整合軟體
■ NDI Test Patterns 影音畫面測試軟體
■ NDI Access Manager 群組管理軟體
■ NDI Video Monitor 遠端監看軟體
■ NDI Scan Converter 電腦視窗內容轉換軟體
■ NDI VLC Plugin 支援VLC 插件
■ NewTek Connect 訊號連接軟體
■ NewTek IsoCorder 訊號收錄軟體
■ NewTek Connect Pro 專業進階訊號連接軟體
■ NewTek IsoCorder Pro 專業進接訊號收錄軟體
■ NewTek NDI Telestrator 實況繪圖說明軟體
■ NewTek NDI Transmit 裝置傳輸軟體
■ NewTek NDI Camera APP 行動裝置NDI 攝影機

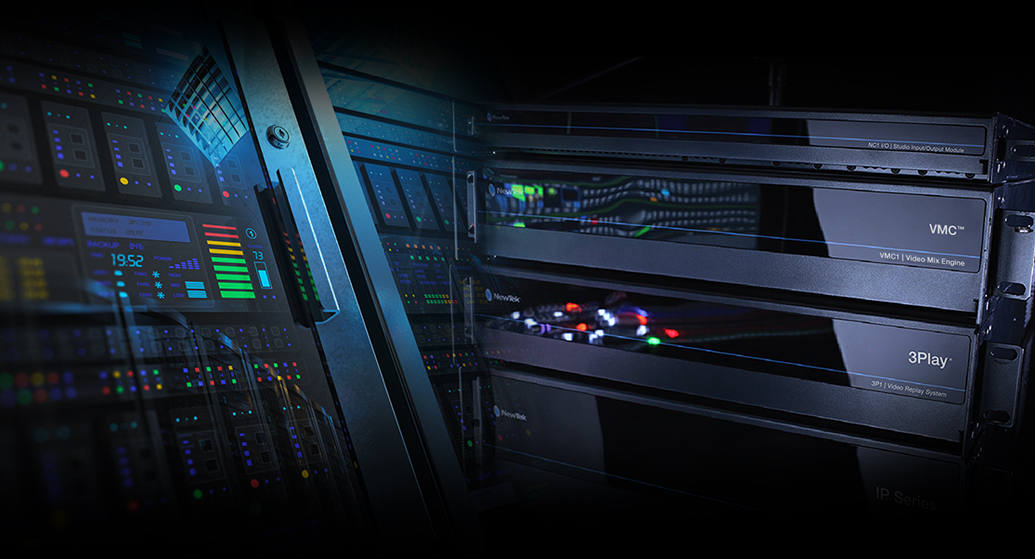

NewTek IP 系列

NewTek IP 系列 藉由 Software-Driven 軟體驅動,可無限擴展,採模組方法,經由 IP 與 SDI 管道來切換輸入以及輸出的各路視頻訊號。 NewTek IP 系列產品提供了無可相比的「可組合」能力,具有「可擴展」多種視訊源的混合處理功能,可存取幾乎無限多的視訊源,並具有靈巧的輸出與遞送能力。

NewTek IP 系列產品不是一個新的 TriCaster Model 型號,也不是用來取代 TriCaster 的取代品。他是個全新且優質的產品線,是針對一流的視訊專業人士而規劃的設備。

 NewTek IP 系列產品是第一個專為 IP 而設計的大型視訊製播系統,同時還完全兼容於先前的 SDI 訊號。採用可擴充的高性能組件,用來混合以及控制視訊的輸入與輸出來源,並且幾乎可無限制地擴展延伸。

 採用 NDI 技術,視訊、音訊以及控制信號經由這些組件,以數位方式,通過標準的電腦網路傳輸,並且可讓網路上的任何其它系統分享這些訊號來源,達到完全可自我定制的 IP 作業流程方案,可靈活地處理最艱難的視訊生產需求。

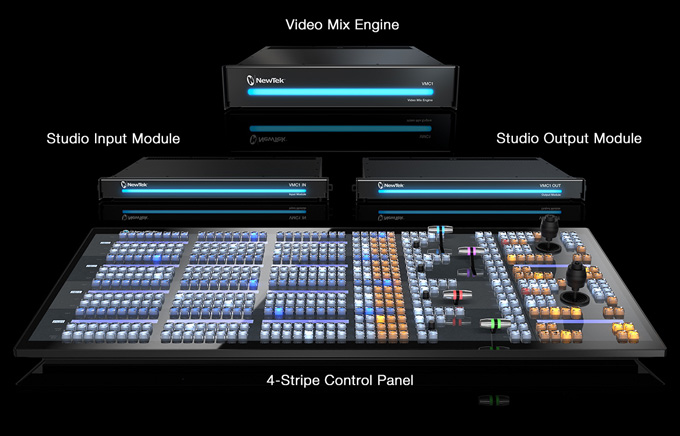

NewTek IP系列產品的組件

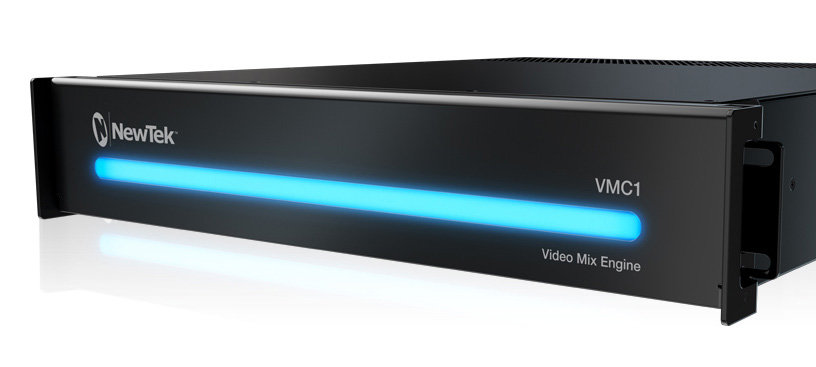

[ NewTek VMC1 Video Mix Engine ] 視訊混合引擎

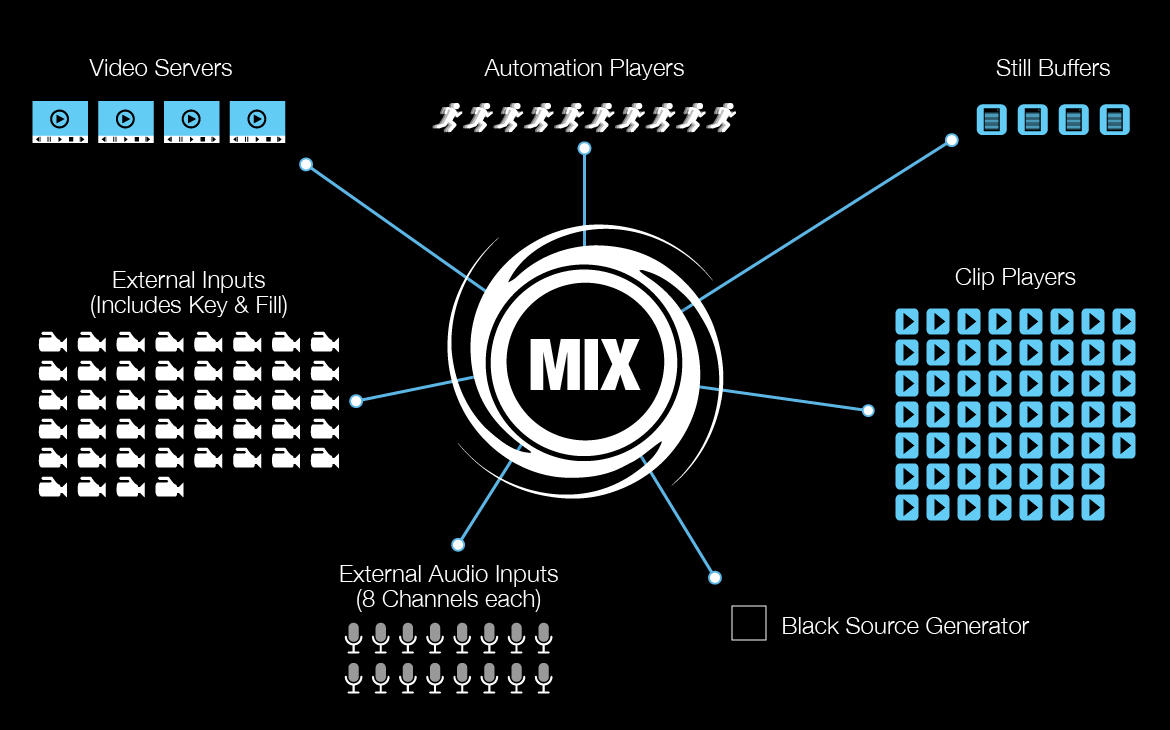

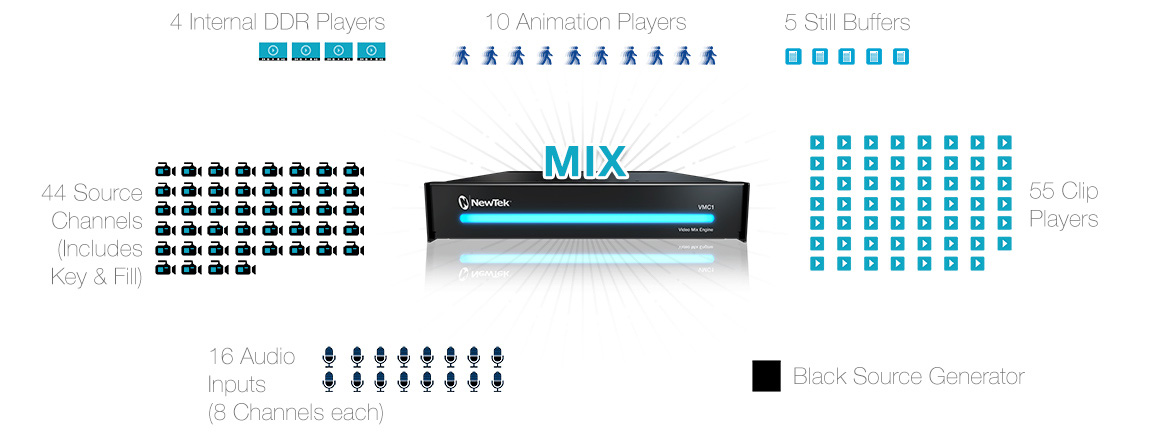

[ NewTek VMC1 Video Mix Engine ] 視訊混合引擎:是 IP 系列產品的核心。VMC1 Video Mix Engine 視頻混和引擎,能夠切換高達 64 個來源通道,其中包括 44 個外部輸入,並有 8 個具有 Re-Entry 回送功能的 M/E 特效組,以及 PREVIZ 預覽功能。每個視頻混和引擎,包括完整的合成力以及豐富的巨集自動化系統,並有連結圖文系統 DataLink、LiveMatte 與 LiveSet 的技術。

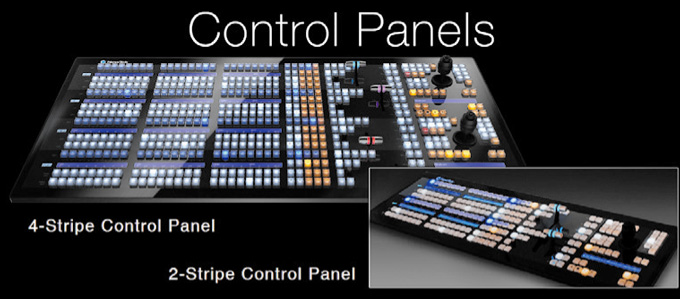

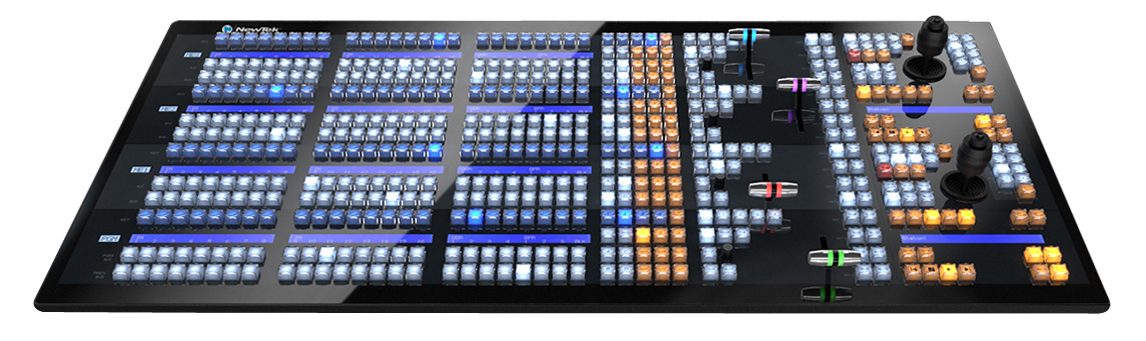

[ NewTek VMC1 Control Panel ] 控制面板

[ NewTek VMC1 Control Panel ] 控制面板:這觸控面板讓操作人員可連係到單一或多個處理引擎,因而可精確地控制製播內容。經由網路與 VMC1 視訊混合引擎配對,NewTek VMC1 Control Panel 控制面板提供了極其完整的功能,其四個獨立可自定義的控制面板,符合人體工學設計原理,直觀排列,加上優質的硬體機制,確保有最佳的現場演出。

[ NewTek VMC1 Input Module ] 輸入模組

[ NewTek VMC1 Input Module ] 輸入模組:NewTek VMC1 視訊混合引擎可允許每個輸入模組的 4個 SDI 或 IP 輸入。在網絡上任何位置,都可根據需要,添加輸入模組,增加攝影機或視訊來源,擴增製播生產規模。每個模組包括回送視訊的 Multi-Viewer 多視窗,以及  ISO-Record,可將訊號紀錄到網絡上的存儲設備中。

[ NewTek VMC1 Output Module ] 輸出模組

[ NewTek VMC1 Output Module ] 輸出模組:是一個 4 通道多格式模組化的視訊遞送集線器,他可安置在網絡上的任何地方。

*本產品將持續創新,規格可能會有變動,當產品設計/規格變動,恕不另行通知。
