TriCaster TC1 全媒體多M/E製作導播系統

TriCaster TC1 是一款能完美支援4K UHD 的Live 製作導播系統。依據專業導播的工作方式開發,配備了數百種實用先進的製播能力,並內建AE (Advanced Edition) 的標準功能,擁有您所需要的功能與擴充性。豐富而強大的功能,大幅降低4K UHD 節目的製播門檻,成為新一代現場製作與多媒體發佈的最佳解決方案。


TriCaster TC1 內建4 路SDI 輸入和4 路SDI 輸出,內建16 路NDI 輸入和8 路NDI 輸出,讓您方便取用同一網路上其他NDI 設備的輸入和輸出。同時間透過加購NC1 輸入擴充模組,讓您升級至最高16 路SDI 輸入。彈性加購的輸入與輸出擴充模組,能提供您更多路數的節目製播素材。








專業亮點

■ 多機切換導播
■ 多種視訊規格
■ 多格式訊號源
■ 簡單易用介面
■ 多重監看視窗
■ 即時虛擬場景
■ 即時色彩去背
■ 現場混音輸出
■ 多路數位錄影
■ 個別自訂錄製名稱
■ 控制 PTZ 攝影機
■ 全景虛擬場景
■ 多格式檔案支援
■ 三組 Multi-View
■ 網路串流直播
■ 簡報整合製播
■ 15 路Buffers
■ 路由器控制
■ 網路無線傳送
■ 支援剪輯功能
■ 即時轉場特效
■ 即時動畫轉場
■ 即時疊加圖文
■ 即時熱點觸發
■ 即時動態追蹤
■ 即時回放功能
■ AR 擴增實境
■ 支援 NDI 協定
■ 多社群發布
■ IP 工作流程

■ 前後層次指定
■ DSK 全動態縮圖
■ 乙太網路監看
■ Lumakey 功能
■ DVE 動態效果
■ 畫面邊框效果
■ 調整聲道音量
■ 多個步驟巨集
■ Clean M/E 錄製
■ Net Tally 功能
■ 四種裝置巨集
■ 內建 NDI 路由
■ Dante 網絡音訊
■ DataLink 字幕更新
■ Chrome DataLink
■ DDR 轉場效果
■ SDI 自動偵測
■ 自動多機校色
■ 支援帶透擷圖
■ 9 組M/E 快選
■ 16 組鏡位快選
■ NDI 電腦畫面
■ 2 路DDR 播放
■ 播出效果預覽
■ Undo/Redo
■ 自訂監看視窗
■ 即時回放功能
■ 虛擬景光影支援
■ 多社群帳號管理



TriCaster TC1使用者介面

TriCaster TC1 操作介面提供完整的現場視訊切換功能、串流播出、節目錄製、及社群媒體發佈等強大功能



1. Macros 巨集動作錄製
提供巨集動作錄製功能,可記錄滑鼠游標點擊和鍵盤控制介面的動作,並可設定觸發動作自
動執行巨集



2. Workspace 自由設定介面組合
提供自由設定操作介面與多分割畫面,可自行選擇訊號畫面、示波器、時鐘或圖片等多種畫
面組合顯示


3. Export 匯出影音檔案
從使用者介面直接選擇影音檔案,進行轉碼、匯出、上傳檔案到本機或外部硬碟、FTP 站台
及網路社群媒體


4. Stream 串流直播
可串流直播影音內容至網路平台、社群媒體,如:YouTube、Facebook、Twitter 等,並上
傳至FTP 或網路磁碟。解析度可達720p 以上,且可自行設定multi-bitrates 串流格式


5. Grab 畫面擷取
可從畫面擷取輸出多張高解析圖片


6. Recording 錄製
可同時擷取4 路的訊號畫面,並可各別指定檔名路徑與磁碟機位置,也可以直接在錄製按鈕
中,選擇建立重播片段,即可從錄製中的檔案快速重播回放短片



7. Live Desktop Monitors 專業即時監看
可自行定義預覽介面顯示,包含訊號來源、安全框、VU 表等


8. Sources 視訊來源
TriCaster TC1 內建4 路SDI 實體視訊來源,支援多種解析度及訊號,並配備16 路NDI 網路
來源訊號,可接收同網段中的視訊畫面。打破原本的視訊來源框架,以模組化架構提升SDI
實體視訊來源路數,透過加購模組,最高可擴充至SDI 外部輸入來源達16 路實體視訊來源


9. Preview Monitor 預覽顯示
可選擇預覽各訊號來源、DDR、字幕等


10. Program Monitor 播出顯示
播出中的畫面顯示


11. M/E Buses M/E 合成組合
TriCaster TC1 配備4 路M/E 合成組合,每路M/E 皆含獨立去背、4 層Overlay、TransWarp
效果、動態追蹤、巨集錄製與虛擬場景等功能


12. M/E Re-Entry M/E 再合成
每個M/E 的合成效果可作為其他M/E 的來源,提供豐富多變的層疊式效果


13. PREVIZ 全動態效果預覽區
可預覽即時全動態的轉場效果、M/E 合成運動效果,並可透過單鍵複製貼上,將新修正的效
果或合成畫面回傳給任何一路M/E 或PGM


14. DSK 和KEY 疊加效果設定
TriCasterTC1 於M/E 列與視訊切換列各提供多達4 路DSK 和KEY。每路DSK 皆可彈性設定訊
號來源,並具備獨立去背、位移效果與轉場控制


15. Live Virtual Sets 虛擬場景
TriCaster TC1 內含多達30 組不同風格的HD 虛擬場景,可配置多重攝影機視角、平移、變焦
與基本運動,並具備即時反射鏡面合成呈現,且支援動態定位與快捷鍵


16. Live Production Switcher 視訊切換
可選擇各種視訊來源切換


17. Banks 快速頁籤切換
兩個頁籤組合提供每個攝影機、影片、圖片、Buffers 來源,都能直接對應可用按鈕



18. TransWarp Effects 轉場效果
TriCaster TC1 具有上百種的轉場效果,更包含靈活的3D 轉場效果。支援轉廠內嵌音效,並能
控制轉場時間,同時具備全新加強型的預覽視窗,可動態監看轉場項目,易於識別管理。此外,
搭配專屬動畫設計程式,可自行製作專屬的轉場效果


19. DDR 數位媒體播放器
TriCaster TC1 提供多達2 路DDR + 2 路GFX、可播放影片、動畫、圖片、字幕,並支援多種
檔案格式


20. Sound 音樂播放器

支援播出音樂或音效,並支援多種檔案格式


21. 播放列表自帶轉場效果
在DDR 與GFX 的媒體播放片段之間,可插入轉場效果


22. 媒體播放器控制
UI 界面提供更精準直接可設定IN/OUT 點,即時輕鬆編輯影音片段


23. Show on PGM 隨點即播
點選欲播放的影片,系統會依據所設定的IN/OUT 點,自動或依自訂條件套用轉場效果插播影
片至PGM


24. Multi-Channel Audio Mixer 混音器
無論是內、外部音源,或是輸出音訊,都可設定與調整。包含音量大小、音訊混合設定、七波
段等化器、壓縮器與限制器等


25. Frame Buffer 媒體暫存器
可儲存動態來源、字幕或圖片,成為可供選擇的影像來源,其中10 路到動態來源,無需佔用
DDR,即能播放專屬的動畫或短片


26. 數據鏈接
可支援即時字幕製作,結合內部或外部資料,如網頁、電子表單、記分表、資料庫和RSS 來源,
自動更新結果、時間資料、社群資訊或更多相關的即時圖文字幕





■ 支援多路4K UHD 60P 輸入/ 輸出

TriCaster TC1 本機搭載的4 路3G/SDI 輸入及輸出,除了能直接連結業界普遍使用的HD/SDI 輸入/ 輸出之外,更能透過quad link 的方式,直接輸出4K UHD 視訊。讓使用者在運用現有HD 製播技術之餘,也能進行4K UHD 節目的製播。而透過搭配NewTek NC1 input 輸入模組及 NC1 I/O 輸入及輸出模組,TriCaster TC1 更能支援最高16 路4K UHD/60P 的視訊輸入及8 路輸出,為節目提供更豐富的製播素材。





■ MultiView 多分割監看畫面

TriCaster TC1 貼心提供MultiView 監看,多達三個顯示輸出,每一組Multi-View 完全獨立控制,也可個別切換成滿畫面預覽,有HDMI/DVI/Display Port 接口,方便搭配各式顯示器,也可以接投影機或大型看板; MultiView 有多種配置模式,讓您自由規劃想要的觀看畫面。此外,MultiView 畫面可以顯示音量表、雙時鐘、示波器、安全框、去背Alpha 遮罩,非常的靈活實用。





■ 4 路 Re-Entry M/E ( M/E 可再帶入M/E 組合 )

TriCaster TC1 配置4 路M/E,每路M/E 皆可獨立去背、套用4 層Overlay、使用動態追蹤效果或使用虛擬場景等功能,針對每一路M/E,
每個來源都可以做為選擇,甚至包含其他的M/E,可做到M/E 再套用M/E 的功能,提供豐富多變層疊式效果。





■ 兩路 Skype TX Call In 與 Call Out

TriCaster TC1 整合 Skype TX 軟體,與世界任何地方的任何遠端受訪者,進行 Skype 視訊連線通話。可以同時使用兩路
SkypeSkype TX Call in 或 Call out。如需同時更多受訪者,也可加入 TalkShow VS 100 或 VS 4000 一組允許同時最高4 路訊號輸入與輸出,連線設備支援智慧型手機、平板、筆電、配備WebCAM 桌上型電腦。





■ 支援 PTZ 攝影機

TriCaster TC1 可支援控制 PTZ 攝影機,直接連接Pan-Tilt-Zoom(PTZ)攝影機與外部影像路由器。可於介面中直接控制多達8 個電動雲台攝影機,包括攝影機的方向、變焦、聚焦、光圈和白平衡(因機型不同可被控制選項略不同)。



■ 廣播級去背品質

TriCaster TC1 具有廣播級去背品質,每路視訊皆可設定去背。TriCaster TC1 提供細膩的去背參數可以調整,並可設定Crop 裁
切區域,去掉不需要的畫面。無論您搭配的是綠幕、藍幕,都能提供令人滿意的去背品質。



■ 內建功能完整的影音播放器

TriCaster TC1 內建強大的多媒體播放功能,無須插件,直接點選便可對不同媒體進行編輯、回放、慢動作播放等功能,大幅減少節目後製處理程序。而在格式方面,TriCaster TC1 支援匯入AVI、H.264、MPEG、MOV、WAV、AIFF 與各式點陣圖檔等眾多影音媒體格式,方便您播出使用。





■ 多路4 聲道混音和路由的強化

TriCaster TC1 內建多路4 軌聲道混音器。即使錄影現場沒有大型混音設備,一樣可以完成轉播的聲音混音工作。TriCaster TC1 具有Line、SDI Embedded音訊規格可選擇,並提供Master、Stream、AUX 獨立輸出控制,同時滿足多種用途之聲音調整。

同時強化對每路輸入音源的獨立控制,4x4 路由器為每個輸入音源提供更複雜且彈性的混音路由功能。四路NDI 輸出音源(Master、Aux 1、Aux 2、Aux 3) 可指定路由輸出音訊。此外,支援Dante 網路音訊通訊協定,整合IP 工作流程。



■ 支援 Macro 巨集指令

TriCaster TC1 提供智慧操控,整合Macro 巨集指令,可以將複雜且多項的繁瑣操作,編輯成快速鍵,讓您在重要時刻一指搞定,不會手忙腳亂。





■ 動畫轉場效果

TriCaster TC1 內建超過二百種以上的轉場效果,還包含多種3D 特效效果,讓您自由搭配使用。使用者可利用2D、3D 繪圖軟體,自行設計動畫轉場,再透過選購的動畫轉場產生工具Animation Store Creator,即可快速新增活潑絢麗的動畫轉場效果。



■ 自由創作字幕

TriCaster TC1 提供圖文字幕模組可套用,使用者也能自行創作各種風格的字幕模版。不論是靜態字幕、直橫捲幕、圖片匯入、圖表製作或跑馬文字,圖示化的介面讓使用者輕鬆快速的上手操作。另外可選購LiveText 軟體,獨立操作字幕,且可以使用數據資料庫鏈接,立即更新TriCaster 指定的標題字幕或圖片。



■ 同步更新資料庫圖表

TriCaster TC1 可鏈接資料庫數據,根據資料庫變動即時更新字幕數據,支援DataLink、CSV、XML、ASCII。此外,亦可透過Google Chrome 插件,將網路中的數據文字、照片等,直接發送至TriCaster,即時更新圖文字卡畫面。



■ 媒體暫存器 Media Buffers

提供 15 組動畫圖文Buffers,在動畫 Buffers 方面,可添加多達 10 個全動態素材,像LiveSet 背景、動畫 Logo、動態影片。可將它們設定為循環播出、單次播出、重複來回播出,並可放置在畫面的任何位置、縮放與去背。此外,也可以查看和編輯緩衝區的內容,包括動畫預覽和Title 標題編輯。



■ 串流編碼輸出與直播

TriCaster TC1 內建即時網路串流轉播,能根據不同需求,提供2 組可獨立調整編碼及解析度的輸出串流並同時儲存串流影片,為跨平台觀眾提供最佳的觀影體驗。除了支援Adobe Flash Stream、Windows Media Pull、Windows Media Push等串流規格外,更可即時連接至串流網站,由該網站直接發佈LIVE 影像,該網站直接發佈LIVE 影像,包括:碩方科技的iTV Cloud 電視雲服務、Facebook Live、Microsoft Azure、Twitch 、YouTube 直播或是其他服務提供商。





■ 社群網站發佈 Social Media Share

可發布影音內容至社群網站,如YouTube、Facebook、Twitter 等,並可上傳至FTP 網站分享現場影音,亦可同時發布圖文至其他社群媒體,包括:Imgur、LinkedIn、Vid.me 和 Vimeo,並支援多帳號管理。



■ 電腦畫面網路傳送

使用NewTek IP 傳送技術,可將PC 或MAC 的桌面或指定的程式視窗,透過網路傳送給TriCaster TC1 當作畫面來源之一。演講者可透過此技術將電腦簡報畫面傳至TriCaster TC1,無論電腦的畫面是甚麼,都能真實呈現。透過NDI Scan Converter 傳送技術,現場僅需網路連線,無需任何視訊轉換器;甚至多台電腦連線時,在TriCaster TC1 中可以選擇來源電腦畫面。

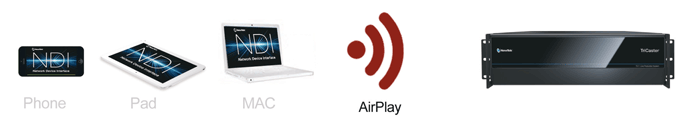

■ Apple AirPlay 無線傳送

TriCaster TC1 支援使用Apple AirPlay 無線傳送功能,Apple iOS 設備使用者(包括iPod、iPad、iPhone)可以透過AirPlay 將影片或照片傳送給 TriCaster TC1。Android 行動裝置也只需安裝AirPlay APP,就能無線傳送畫面給 TriCaster TC1。



■ 單機多鏡位與多機多鏡位虛擬場景

不需額外購置數百萬的虛擬影棚設備,TriCaster TC1 為您內建虛擬影棚。每路M/E 可獨立設定不同的虛擬場景,每組場景可有16 鏡位,如特寫、近景、中景、廣角等。僅需一部真實攝影機,即能呈現宛如多機作業的效果。且無需調整真實攝影機,即可做出Zoom 與Pan 的鏡頭運動。



此外,TriCaster TC1 的NewTek LiveSet 技術能真實模擬出場景與人物間的光影變化,甚至是桌面擬真映射的真實表現,讓您在有限的拍攝空間中,實現寬敞的虛擬場景。





■ 全景虛擬場景

使用您的智慧型手機、單眼相機或一般數位相機所拍攝的全景照片,就可以直接創建一個全景虛擬場景 Holographic。更可選購TriCaster VSE 軟體來編輯完全屬於自我風格的全景虛擬場景





■ VSE 虛擬場景編輯工具(選購)

Virtual Set Editor 虛擬場景編輯工具,可以讓您編輯現有的虛擬場景中,例如改變場景物件的顏色、更換貼圖內容、鏡頭運動的起迄點。同時可利用Adobe Photoshop 編輯成多層的自製場景PSD,再匯入Virtual Set Editor 虛擬場景編輯工具設定,即可完成自製場景。

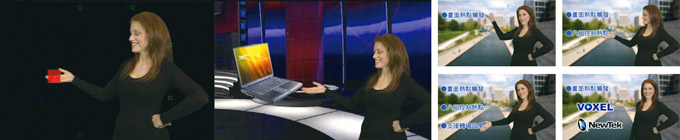

■ 軌跡追蹤

TriCaster TC1 還推出領先業界的「軌跡追蹤功能」,您可以指定顏色去背做為追蹤的區域,並將所需畫面填入此區域。隨後無論該區域如何移動、縮放、旋轉,TriCaster TC1 皆會追蹤該區域的變化,同時在畫面上相應處理。使用者宛如實際拿著活靈活現的影片做互動,非常生動。





熱點觸發

熱點觸發HotSpots 讓您在顯示畫面上設定8 個熱點,並事先安排觸發的動作;當表演者接觸到設定的熱點,就可以觸發該熱點所設定的動作。





■ 鏡頭光影效果與影像邊框效果

TriCaster TC1 提供更高階的影像處理技術,創造更精彩的視覺效果。虛擬場景擁有細緻的變動式鏡頭光影效果、影像邊框陰影效果,兩者皆能隨虛擬攝影機運鏡而變化。





■ M/E Key 疊加層支援 AR 擴增實境

AR 擴增實境功能開啟後,無論您的疊加物件位於虛擬場景中的哪個位置,都能支援即時同步縮放、平移和DVE,讓疊加的物件能與場景同時運作,提供協調合理不穿幫的運鏡畫面。





■ 媒體製播的 NDI

NewTek 創新的網路影音技術傳輸協定NDI,能將您的影像製作從現有的實體線路限制中解放。透過 NDI,就能輕鬆無痛地從SDI 單向訊號傳輸,轉換至IP 雙向互連的 NDI 工作流程。只要使用熟悉的標準網路,NDI 的設備與成員都可以取用NDI 中的任何視訊,同時維持高品質的視訊畫質,提供更靈活更輕鬆的製播環境。



NDI 擁有高效編碼效率與性能,在標準網路環境下可以即時發送多個同步、高品質、超低延遲的視訊串流。由於IP 的兼容技術,NDI 更同時支援ASPEN、SMPTE 2022 和其他新標準的整合。截至目前為主,支援NewTek NDI 相容設備已超過100,000 款,且仍在持續增加中。目前全系列的NewTek IP Serises 都支援NDI 技術,您可以直接從NDI 網路中取得所需畫面,同時也可以將IP Serises 的各種畫面送到NDI 網路提供取用。透過NDI 技術,像擁有更多的攝影機與更多的訊號來源,大大擴充製播的彈性與可用性。





■ NDI 結合SDI 兼容性和IP 靈活性

NDI 不僅能相容SDI 這種單向發送信號的工作模式,也能取代SDI 達到雙向溝通。





■ 減少佈線成本和時間

整合現有的設備、現有的網路建置。NewTek 的NDI 在複雜的基礎上設計,能夠使用大家熟悉的標準網路(即區域乙太網路)發送和接收大量資訊,形成NDI 共享視訊互聯網路。借助NDI 前所未有的編碼效率和性能,標準網路可以快速發送並高效匹配多個同步、優質、超低延時的視訊媒體信號。





■ NDI 應用軟體

■ NDI for Adobe Creative Cloud 編輯創作雲整合軟體
■ NDI Test Patterns 影音畫面測試軟體
■ NDI Access Manager 群組管理軟體
■ NDI Video Monitor 遠端監看軟體
■ NDI Scan Converter 電腦視窗內容轉換軟體
■ NDI VLC Plugin 支援VLC 插件
■ NewTek Connect 訊號連接軟體

■ NewTek IsoCorder 訊號收錄軟體
■ NewTek Connect Pro 專業進階訊號連接軟體
■ NewTek IsoCorder Pro 專業進接訊號收錄軟體
■ NewTek NDI Telestrator 實況繪圖說明軟體
■ NewTek NDI Transmit 裝置傳輸軟體
■ NewTek NDI Camera APP 行動裝置NDI 攝影機









全媒體多M/E製作導播系統
TriCaster TC1 | TriCaster 8000 MS | TriCaster 460 MS | TriCaster 410 MS | TriCaster Mini MS



*本產品將持續創新,規格可能會有變動,當產品設計/規格變動,恕不另行通知。
