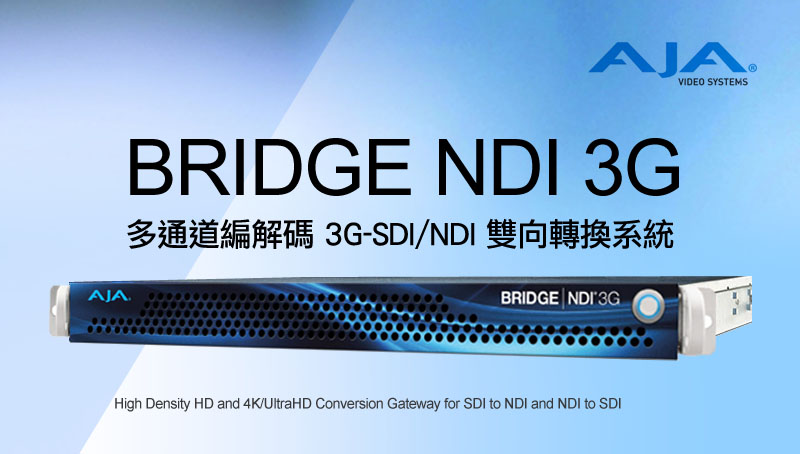

AJA BRIDGE NDI 3G 多通道編解碼 3G-SDI/NDI 雙向轉換系統

AJA BRIDGE NDI 3G 強力支援高密集16通道

AJA BRIDGE NDI 3G 採用 1RU 機架式設計,支援先進的 NDI & NDI HX IP 製作流程,體積小不佔空間,適用於各種現場製作。提供最佳的編解碼功能,讓您的製作方案具備從 3G-SDI 到 NDI 與 NDI 到 3G-SDI 的多通道密集轉換系統,方便製作多通道 FULLHD 和 4K UHD 視訊格式。 支援隨插即用功能,容易配置管理,能加入任何現有的 NDI 或 SDI 製作流程,橋接傳統與未來。AJA BRIDGE NDI 3G 帶來了強大的轉換能力和靈活性,支援遠端控制, 適合專業影音製作 PROAV 、保全、監看、廣播、電競、娛樂場所以及需要高品質、高效 NDI 編碼和解碼的各種相關活動,並根據專案目標需要,快速地調整上線,即時發揮以一擋百的超凡價值。

NDI是以IP為基礎的專業影音協議應用,目前已有超過100多家的製造商己支援NDI協定,它在專業影音 ProAV、現場活動、電競比賽、教育和廣電中被廣泛採用。 NDI技術相當容易使用與整合,能透過標準乙太網路傳輸高品質影音。現在有許多影音製播公司都選擇NDI來達到IP影音基礎設施的需求,隨著需求的增加,各個應用場合和影音製播公司, 需要找到符合應用的設備,輕鬆將原有製作體系整合到以NDI為主線的方法,BRIDGE NDI就是那個最佳方案。

BRIDGE NDI是一款強大,具有高密度多通道的IP影音設備,能雙向轉換3G-SDI與NDI訊號。 BRIDGE NDI擁有即插即用的獨立1RU設計,能輕鬆地整合到任何需要便捷和高品質NDI轉換的製作環境,如專業機架式機櫃、行動導播台、攜行箱。 ,它友善的使用介面,方便的操作及設定獨立或成組的輸入和輸出端子。使用者可以使用鍵盤和滑鼠,透過LAN使用其內置網路瀏覽器使用者介面進行控制。

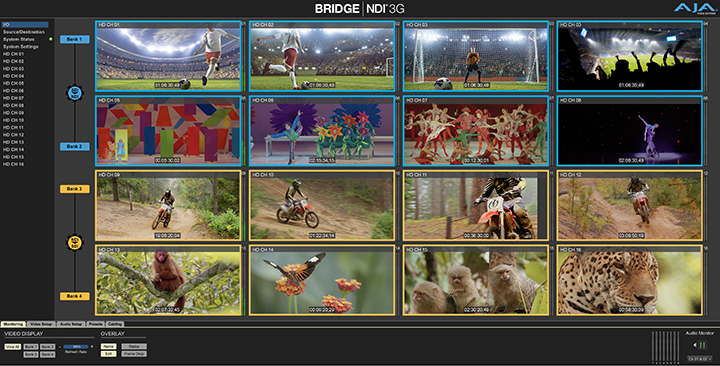

BRIDGE NDI 可經由直覺的使用者介面操作,來實現高品質、低延遲的影音轉換以及系統管理和監控。 在來源/目標管理功能中,使用者可將客製化元數據作為SDI和NDI通道的標記,並可將指定的NDI碼流加入喜愛清單,以便快速和容易的讀取, BRIDGE NDI 3G 提供 16路 3G-SDI,為HD訊號提供最高的通道密度,設定4KUHD四路碼流。甚至在同一個設備上混合HD和4K解析度。 每個SDI端口和NDI碼流都可被設定為1/0 bank的部分作為輸入或輸出, 讓您輕鬆建立所需的設定,設定全編碼 all encode、全編碼 all decode、編解碼通用 encode/decode 模式組合,充分利用高密度的I/O通道。 這樣的靈活性提供大量的輸入和輸出選擇,一切盡在一個纖薄的標準1RU設計裡。 BRIDGE NDI 還在每個SDI端口和每個NDI碼流提供16路嵌入式音訊,還有更多內建的專業功能,使整合更加順暢、可靠,包括雙重電源和用於SDI輸出的鎖同步。 雙10GigE 網路端口是標準配備,為您提供充足的頻寬,來傳輸多HD或4K影音訊號。

整個NDI生態系統由數百種產品所組成,從純軟體到相機,再到導播機,甚至移動設備, BRIDGE NDI 3G 可立即與與廣泛的NDI解決方案相容,並成為您整合SDI和IP網路環境的最佳途徑, 總而言之,BRIDGE NDI 3G 就是將您現有的基礎設施融合NDIIP影音世界最簡單、最實惠和高密集多通道的最佳解決方案。

功能特色

• 3G-SDI I/O 支援 16 通道 HD 或 4K UHD 60p
• 雙向編碼/解碼 SDI 到 NDI、NDI 到 SDI,混合支援 HD 或 4K UHD
• 可信賴的監控功能
• 支援 NDI 8-bit/16-bit, 4:2:2 編碼
• 支援 16 聲道
• 支援 Video Key
• 具備 WebUI 或本機 GUI,方便管理、控制與操作
• 專業級 1RU 機架式一體設計
• 具有雙 10GigE 接口,支援控制和傳輸
• 具備雙電源,提供備援關鍵應用
• 提供原廠三年保固



靈活的操作

AJA BRIDGE NDI 3G 利用高密集 16 通道提供了極大的靈活性:。


  • HD I/O 支援FULL-HD傳輸功能
  • HD Video and Key I/O - 具有FULL-HD視訊與鍵控器功能
  • 4K/UltraHD I/O 支援4K UHD傳輸功能
  • 支援同時編碼與解碼



完整的全編碼/全解碼/編解模式

BAJA BRIDGE NDI 3G支援完整編解碼功能 :


全編碼模式 All Encode - SDI 輸入編碼轉 NDI 輸出
  • 同時 3G-SDI 輸入 - 16通道 60p YCbCr 4:2:2 10-bit
  • 同時個別HD編碼(1080p) - 16通道 60p
  • 同時HD含Key編碼(Video and Key Pairs 1080p) - 8通道 60p
  • 同時4KUHD群組編碼(2160p) - 4通道 60p
  • 10GigE編碼輸出 - NDI UYVY, 4:2:2, 8-bit, or P216, 4:2:2, 16-bi

全解碼模式 All Decode - 將所有傳入的 NDI 輸入透過 10GigE 端子直接解碼到 SDI 輸出
  • 同時 NDI / NDI HX 輸入 - 4/8/16通道 60p, UYVY, 4:2:2, 8-bit
  • 同時HD解碼(1080p) - 16通道 60p
  • 同時HD含Key解碼(Video and Key Pairs 1080p) - 8通道 60p
  • 同時4KUHD解碼(2160p) - 4通道 60p
  • 10GigE解碼輸出 - YCbCr 4:2:2 10-bit

編解模式 Encode/Decode- 將 NDI 解碼轉 SDI 和將 SDI 編碼轉 NDI 搭配使用
  • 對於同時需要編碼(SDI 到 NDI)和解碼(NDI 到 SDI)FULL-HD 製作流程,BRIDGE NDI 3G 編解功能各別支援 8通道。



多應用情境

AJA BRIDE NDI 3G 多應用情境製作流程


教育4K高畫質應用 Education UltraHD Studio

教育4K高畫質應用 Education UltraHD Studio 製作流程圖

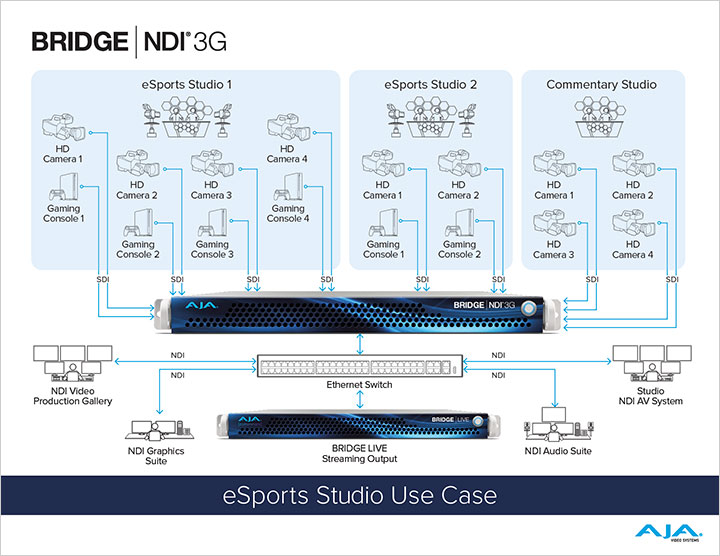

電競活動應用 eSports Studio

電競活動應用 eSports Studio 製作流程圖

電視製播應用 TV Production Studios

電視製播應用 TV Production Studios 製作流程圖

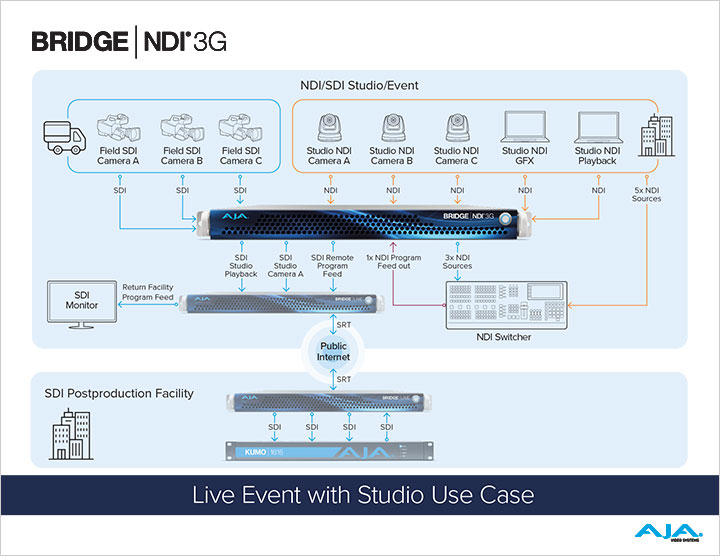

現場製播應用 Live Event With Studio

現場製播應用 Live Event With Studio 製作流程圖



*本產品將持續創新,規格可能會有變動,當產品設計/規格變動,恕不另行通知。
